KYN28-24铠装移开式交流金属关闭开关装备
空气绝缘开关柜
适用规模：
适用于三相交流额定电压24KV，额定频率50HZ单母线、单母线分断及双母线电力系统，用于接受和分派电能并对电路实验控制、；ぜ凹嗖。
产品详情
KYN28-24铠装移开式交流金属关闭开关装备适用于三相交流额定电压24KV，额定频率50HZ单母线、单母线分断及双母线电力系统，用于接受和分派电能并对电路实验控制、；ぜ凹嗖。主要适用于发电厂、中小型发电机送电、工矿企事业配电及电力系统的二次变电所受电、馈电及大型高压电念头启动等；该柜体既能配用ZN63(VS1)真空断路器，也可配用ABB公司的VD4真空断路。
本产品切合GB3906《3~35kV交流金属关闭开关装备》、GB/T11022《高压开关装备和控制装备标准的共用手艺要求》、IEC60298《额定电压1KV以上52KV及以下交流金属外壳开关装备和控制装备》、DL/T404《户内交流高压开关柜订货手艺条件》标准的要求。
二、正常使用条件、
1、情形温度：最高温度+40℃，最低温度-15℃；
2、情形湿度：日平均不大于95%，月平均值不大于90%；
3、海拔高度：1000迷以下；
4、抗地动度；地动烈度不凌驾8度；
5、水蒸气压力日平均值不凌驾2.2Kpa，月平均值不凌驾1.8kpa；
6、周围空气应不含侵蚀性或可燃气体、水蒸气等显着污染；
7、无严重腌臜及经常性的强烈振动；
在凌驾GB3906划定的正Ｇ樾翁跫下使用时，由用户和制造厂协商。
三、型号及寄义
4.1 KYN28-24柜体分四个单独的隔室，外壳防护品级为IP4X，各小室内间和断路器室门翻开时防护品级IP2X。具有倾轧收支线、电缆收支线及其它功效计划，经排列、组合后能成为种种计划形式的配电装置。本开关装备的外壳是选用入口敷铝锌薄钢板，经CNC机床加工，并接纳多重折边工艺，使整个柜体不但具有精度高、极强的抗侵蚀性与抗氧化作用，并且接纳多重折边工艺，使柜体比其他同类装备柜体整体重量轻、机械强度高、形状雅观。柜体接纳组装式结构，用拉铆螺母和高强度的螺栓联接而成。这样使得加工生产周期缩短、零部件通用性强、镌汰了占地面积，便于组织生产。
4.2手车
手车骨架接纳钢板经CNC机床加工后铆接而成。手车与柜体绝缘配合，机械联锁，清静可靠无邪。凭证用途，手车可分为断路器手车、电压互感器手车、计量手车等等。种种手车的高度与深度统一，相同规格的手车能交流。手车在柜内有隔离试验位置和事情位置，每一位置均设有定位装置，以包管联锁可靠，需要按联锁防误操作程序举行操作。种种手车均接纳螺母、丝杆摇动推进、退出，其操作轻盈、无邪，适合于值班职员操作。手车当需要移开柜体时，用一只专用转运车，就可以利便抽出，举行种种检查、维护；并且接纳中置式，整个手车体积小，检查，维护极利便。
4.3开关柜内的隔室
开关装备主要电气元件都有其自力的隔室，即：断路器手车室、母线室、电缆室、继电器仪表室。各隔室防护品级都抵达IP2X；除继电器室外，其他三隔室都划分有其泄压通道。由于接纳了中置式形式，电缆室位置大大增添，因此装备可接多路电缆。
。1）断路器隔室在断路器室装置了供断路器手车滑行的导轨。手车能在事情位置、试验隔离位置之间移动Ｔ硕卑逵山鹗舭逯瞥，装置在手车室的后壁上。手车从隔离/试验位置移动至事情位置历程中，装在母线小室和电缆联接小室(电缆室)内的静触头盒上的静触头前的运动帘板自动地翻开，反偏向移下手车，运动帘板自动闭合，把静触头盒关闭起来，从而包管了操作职员不触及带电体。手车在开关柜的门关闭情形下被操作，通过视察窗可以看到手车在柜内所处的位置，同时也能看到手车上的On（用以使断路器合闸/OFF（用以使断路器分闸）按钮和ON/OFF机械位置指示器以及储能/释能状态指示器。
。2）可抽出式断路器手车车架是由钢板拼成的，手车上装有真空断路器和其他辅助装备。带有弹簧触子系统的一次动触头由臂杆装在断路器的出线端子上，断路器的操念头构的控制按钮和分合闸文职指示等均设在手车面板上，以利便操作。手车进入开关柜内抵达隔离验位置时，手车外壳与开关柜接地系统可靠接通，仪表；ず涂刂葡呗芬餐ü次插头与开关柜联通。手车移至事情位置时，接通除断路器外的一次回路。
。3）母线隔室
母线从一个开关柜引至另一个开关柜，通太过支母线和静触头盒牢靠。主母线与联络母线为矩形截面的圆角铜排。用于大电流负荷时需要用二根矩形母线。所有母线用热缩套管笼罩。扁平的分支线通过螺栓接线与静触头盒主母线相毗连。母线穿越开关柜隔板处用绝缘套管支持，若是柜内出线内部故障电弧，能避免母线贯串熔化，包管事故不致伸张到邻柜，并阻止主母线因电动力的作用而变形。
。4）电缆隔室电缆隔室的后壁可装置电流互感器，电压互感器，接地开关，电缆室内也能装置避雷器。手车和水平隔板移开后，施工职员就能从正面进入开关柜装置电缆，在电缆室内设有特定的电缆毗连导体，可并接1-6根单蕊电缆，同时在其下部还配制可拆卸的金属封板，以确保现场施工的利便。
。5）仪表隔室仪表隔室内可装继电；ぴ、仪表、带电监察指示器以及特殊要求的是二次装备？刂葡呗贩笊柙谧愎豢占涞南卟勰，并有金属盖板，左侧线槽是为控制小母线的引进和引出预留的，开关柜自身内部的二次线敷设在右侧。仪表隔室的侧板上还留有小母线穿越孔位以便施工。
4.4避免误操作联锁装置
开关柜具有可靠的联锁装置，为操作职员与维护职员提供可靠的清静；，其作用如下：
。1）手车从事情位置移至隔离/试验位置后，运动帘板将静触头盒离隔，避免误入带电隔室。磨练时，可用挂锁将运动帘板锁定。
。2）断路器处于合闸状态时，手车不可从事情位置拉出或从隔离/试验位置推至事情位置；断路器的手车已充分锁定试验位置或事情位置才华被操作。
。3）接地开关仅在手车处于隔离/试验位置及柜外时才华被操作，当接地开关处于合闸状态时，手车不可从隔离/试验位置退至事情位置。
。4）手车在事情位置时，二次插头被锁定不可拔开。
4.5压力释放装置
在手车室、母线室和电缆室的上方均设有压力释放装置，当断路器或母线爆发内部故障电弧时，陪同电弧的泛起，开关柜内部气压升高，顶部装配的压力释放金属板将被自动打释放放压力和渗透气体，以确保操作职员和开关柜的清静。
4.6二次插头与手车的位置联锁
开关柜上的二次线与手车的二次线的联络是通过二次插头来实现的。二次插头的动触头通过一个尼龙波纹管与手车相连，二次静触头座装设在开关柜断路器隔室的右上方。手车只有在试验/隔离位置时，才华插上息争除二次插头，手车处于事情位置时于机械联锁作用，二次插头被锁定，不可扫除。断路器手车在二次插头未接通之前仅能举行分闸，由于断路器手车的合闸机构被电磁锁定，以是无法使其合闸。
4.7带电显示装置
开关柜内设有带电显示装置。该装置由高压传感器和可携带式显示器两部分组成。传感器装置在母线或馈线侧，显示器的插接口装置在开关柜低压隔室上，当需检测ABC三相是否带电时，可将携带式显示器的插头插入L1L2L3接口，若是显示器行动，则体现母线或馈线侧带电，反之，则说明不带电。同时也能作为相序检测器或电光指示器，其作用也是检测高压侧上否带电。
4.8避免凝露和侵蚀
在为了避免在高湿度或温度转变较大的天气情形中爆发凝露带来之危险。在断路器和电缆室内划分装设加热器，以便在上述情形中使用和避免侵蚀爆发。
4.9接地装置
在电缆室内单独设有5×40mm的接地铜排能贯邻相邻的开关柜，并与柜体优异接触。此接地排供直接接地之元器件使用。同时由于整个柜体用敷铝锌板相拼联，这样使整个柜体都处在优异接地状态之中，确保运行操作职员及柜体清静。

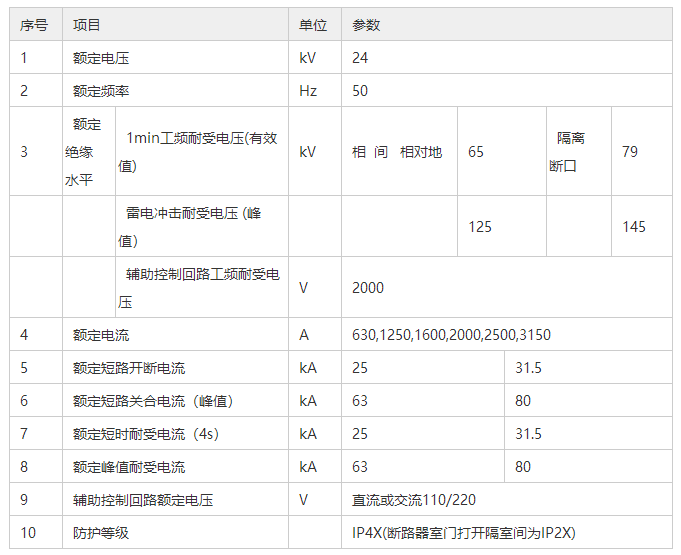

五、手艺参数：
1.主回路计划图或主回路系统图；
2.控制回路电气原理图，端子排列图；
3.开关装备安排平面图；
4.柜体颜色（如无要求按公司标准）；
5.柜内元件清单（包括元器件名称、规格型号及数目）；
6.所需备品备件清单；
7.若有特殊要求请附详细说明。
